V85TT RAJOUT RADIATEUR D'HUILE
Ce qui se trouve sur cette page a été fait sur une moto qui n'est plus sous garantie
et que de copier ceci ce fait sous votre entiere responsabilité.
si vous le faite on vous conseille de mettre les deux bouchons sous votre selle
afin que s'il vous arrive un ennui sur le radiateur ou sur vos gaines
vous puissiez vous depanner .
Pour faire cela il vous faudra un ferde plat de 20mm x 50 mm x 0.5mm
un radiateur de 25.5 cm x 13.8 cm X 3 cm (vous le trouverez sur ALI EXPRESS )
deux durites speciale huile haute temperature (faire le montage et mener la moto
chez un pro pour la fabrication des gaines soit specialiste hydraulique ou de materiel agricole)
deux raccord M12 male / bsp male
deux coude a 90° BSP un coude a 45 degres bsp
un bombe de peinture noir haute temperature
un klixon priorité a l'ouverture 85 degres
PATE DE FIXATION DU RADIATEUR
Pour les entraxes des trous de fixation du radiateur vous avez le choix entre des radiateurs avec un axe de 5cm (50) ou 7cm (70)
je vous donne ici que la forme générale a faire aprés a vous de vous adapter en fonction de votre achat
klixon
le KLIXON est un interrupteur bilame soit avec une priorité a l'ouverture (NO) soit fermé (NF)
Vous avez le choix entre differentes temperature de 40 a 150 degres
dans notre cas j 'ai choisi 85 degres celsius

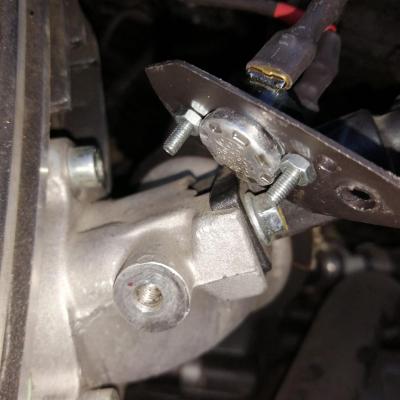

Dans une plaque trouer celle ci pour mettre le KLIXON en place
le support du KLIXON est fixe sur la pipe d'admission coté gauche
le KLIXON rentre dans le trou qui est sur le cylindre
Ventilateur
le ventilateur est un de NORGE la pate de fixation est fixé sur le point de fixation haut prevu pour le regulateur
les deux autres point de fixation sont tenu avec des rilsans (attention en fonction de la tension le pourtour du ventilateur se deforme et les helices touchent les bords)
le radiateur est tenu par l'endroit prevu pour le klaxon
fixation du regulateur et fixation haute du radiateur fixation base du radiateur
Pour être sûr que le radiateur ne touche pas le garde boue on a bloqué la fourche
en position base avec les sangles comme sur un freinage fort
