MONTAGE DE PHARE ADDITIONNEL SUR CALIFORNIA (88 A 97)

il y a  la barre d’origine pour monter

les phares additionnels .

Ce n est pas le sujet sur cette page ,

une barre que l’ on achète lors d’une bourse

moto provenant d une autre marque

ce qui permet de faire un montage peu onéreux .

D ailleurs l ensemble des produits montés,


a part le relais ont été acheté lors d’une bourse

en plus de la barre ;il faut deux pattes de fixation

 pour phare



  1. Patte adaptable prévue pour la fixation d un phare

  2. Faire un trou pour pouvoir passer

    une vis qui vas bloquer les pattes de

    phare entre elle

  3. Faire un trou pour mettre la vis de fixation

     de la barre dans chaque patte







le relais des phares est fixe sur le cadre
 le + est protégé par un fusible  10 A


le contact du relais est relié au fils du
plein phare (c est le marron qui arrive
 au phare) en faisant un montage en Y
avec deux fils  pour ne pas avoir a coupé
le faisceau électrique

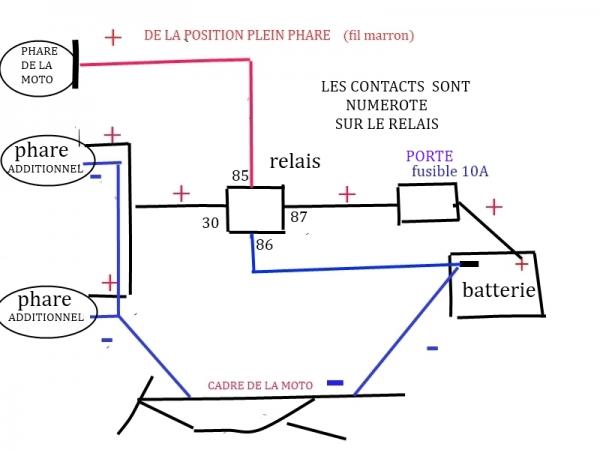

voila le schema de montage
